氣動沖擊鉆
產品功能及特點
QCZ-1多用氣動鉆機是輕便靈巧的小型氣動工具，具有沖擊回轉，單純沖擊和順時針旋轉的功能。氣動防爆無火花，安全性能好等特點。
使用范圍
氣動沖擊鉆主要用于巖石、磚墻、混凝土等構件上安裝管道、架設動力線路、安裝地腳螺栓、化工廠、精煉廠、建筑、重工業、有危險潮濕氣體的隧道、水下及狹窄的空間作業；尤其在高瓦斯防爆礦井中，氣動防爆無火花更能體現其安全性；
結構和工作原理

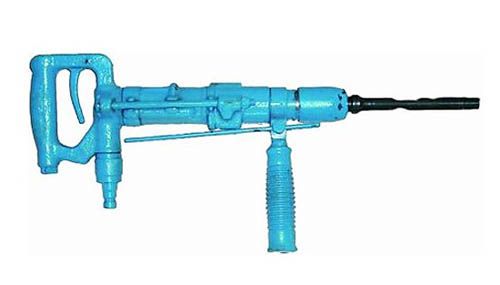

氣動沖擊鉆由柄體、壓柄、氣缸、機頭、推桿等組成。壓氣由氣管連接管接頭進入壓柄進行氣量調節而進入氣缸，再由推桿調節行成沖擊回轉或單純沖擊，從而達到?jīng)_擊或回轉的作用
氣動沖擊鉆技術規格
外形尺寸（長×寬×高）…………………………………………_366×185×76毫米
機 重………………………………..…………………………………………4.5公斤
氣缸直徑…………………………………………………………………………34毫米
活塞行程…………………………………………………………………………32毫米
氣管內徑…………………………………………………………………………10毫米
當氣壓為………………………………………………………………………0.4Mpa時
沖擊能量……………………………...………………………………………≥2.5焦耳
沖擊頻率………………………………………………………………………≥48赫茲
耗氣量………………………………....……………………………………≤12升／秒
所配沖擊鉆頭規格…………………….………#8 #12 #14 #16 #18 #20 #24
打孔深度………………………..…………………………………………250毫米
使用須知
1．工作前要加注潤滑油，擰開手柄土的螺堵即可加油。
2．吹凈風管后再與機器連接。
3．使用氣壓以0.5～0.6Mpa為宜。
4。鑿巖時推力要適當。推力過大，鉆桿轉數降低，影響工作效率。推力不足，機器跳動，亦影響效率，且易使鉆具損壞。
5．推力可通過壓柄握力大小調節。
注意事項
1、 使用QCZ-1鉆機的人員，必須熟悉鉆機的性能、結構、操縱方法及安全事項。
2、 使用的壓縮空氣必須潔凈。
3、 必須保證鉆機中氣馬達的油霧潤滑，空載運轉時間不能超過60S。
4、 使用的鉆頭應是銳利的。
5、 發生下列情況者禁止使用：減速箱內聲音不正常，如有碰擊聲等。
6、 鉆機如有問題請不要自行拆機及時返廠處理、謝謝合作！
保養及維修
1．時時檢查油霧器中是否有油，要保證氣馬達的潤滑。
2．要保證壓縮空氣的清潔，以免造成氣馬達的磨損，而減少氣馬達的使用壽命。
3．經常檢查橡皮密封圈的磨損的情況。
4．更換磨損嚴重的軸承和齒輪，清理油污，換新的潤滑油。
5．使用后的鉆機，須擦凈灰塵、油污等臟物，檢查螺釘、螺帽緊固情況。
6．檢查清理后，鉆機應妥善保管在干燥地點，防止機件銹蝕。
7．發現問題必須及時處理或更換零件方可使用。
8.鉆孔時如感到費力或鉆削速度減慢，應檢查鉆頭，可能己經磨鈍，需重新磨刃或氣壓不足。
9..需要沖擊時請調整序號推動推桿。
10.機器盡可能避免空打，以免損壞機件。
11.上卸鉆具必須按上機頭上的滑套方可上卸，但不能從夾中拔出
